CALDAIA A CONDENSAZIONE INCASSO CHAFFOTEAUX PIGMA ADVANCE IN 25 EU 25 Kw KIT FUMI OMAGGIO
CALDAIA A CONDENSAZIONE INCASSO CHAFFOTEAUX PIGMA ADVANCE IN 25 EU 25 Kw KIT FUMI OMAGGIO
ATTENZIONE: CASSONE NON INCLUSO NEL PREZZO! (COSTO DEL CASSONE 100 €)
ATTENZIONE: CASSONE NON INCLUSO NEL PREZZO! (COSTO DEL CASSONE 100 €)

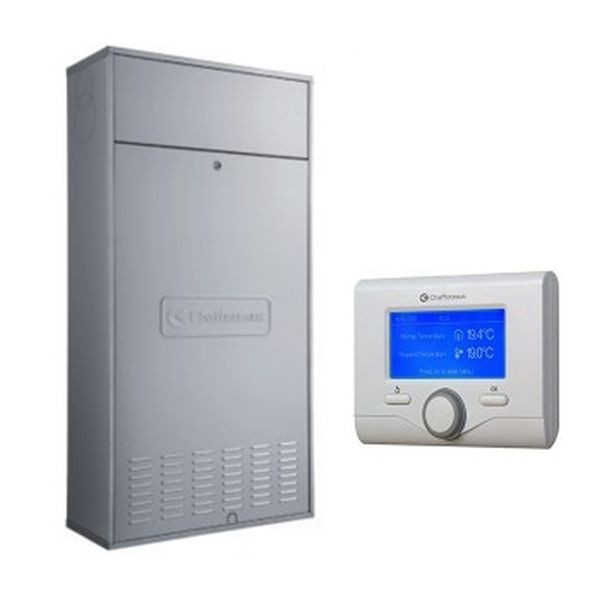

PIGMA ADVANCE IN 25 EU
Pigma Advance In, la soluzione efficiente e performante. Dotata dell’innovativo scambiatore SpinTech e predisposta per la connettività, è perfetta per i clienti che desiderano uncomfort accessibile. Installazione ad incasso.
> MASSIME PRESTAZIONI:
• Nuovo scambiatore primario in acciaio inox a spira unica.
• Sezioni di passaggio aumentate del 142% rispetto alla versione precedente.
• 1 m in più di prevalenza.
• Rendimento stagionale al 94%.
• Classe A+ grazie agli accessori di termoregolazione di serie.
• Prestazioni certificate dal Gruppo TÜV RHEINLAND
> MASSIMO COMFORT
• Rapporto di modulazione 1:7.
• Silenziatore interno ottimizzato.
• Funzione SRA.
• Trasformazione gas dal menù tecnico senza bisogno di kit.
• Connettività Chaffolink integrata in caldaia.
> FACILITÀ DI INSTALLAZIONE • Temperature minime di funzionamento fino a -20°C*.
• Scarichi fumi 80, 60, 50 mm.
• Connessioni elettriche intuitive.
> RISPARMIO ENERGETICO E RISPETTO DELL’AMBIENTE • Fino al 25% di risparmio energetico in combinazione con Expert Control e la funzione SRA.
• Fino al 35% di risparmio energetico combinando Expert Control, la funzione SRA, la sonda esterna e il pavimento
radiante.
• Emissioni inquinanti ridotte, Classe NOx 6.
PIGMA ADVANCE IN 25 EU
Pigma Advance In, la soluzione efficiente e performante. Dotata dell’innovativo scambiatore SpinTech e predisposta per la connettività, è perfetta per i clienti che desiderano uncomfort accessibile. Installazione ad incasso.
> MASSIME PRESTAZIONI:
• Nuovo scambiatore primario in acciaio inox a spira unica.
• Sezioni di passaggio aumentate del 142% rispetto alla versione precedente.
• 1 m in più di prevalenza.
• Rendimento stagionale al 94%.
• Classe A+ grazie agli accessori di termoregolazione di serie.
• Prestazioni certificate dal Gruppo TÜV RHEINLAND
> MASSIMO COMFORT
• Rapporto di modulazione 1:7.
• Silenziatore interno ottimizzato.
• Funzione SRA.
• Trasformazione gas dal menù tecnico senza bisogno di kit.
• Connettività Chaffolink integrata in caldaia.
> FACILITÀ DI INSTALLAZIONE • Temperature minime di funzionamento fino a -20°C*.
• Scarichi fumi 80, 60, 50 mm.
• Connessioni elettriche intuitive.
> RISPARMIO ENERGETICO E RISPETTO DELL’AMBIENTE • Fino al 25% di risparmio energetico in combinazione con Expert Control e la funzione SRA.
• Fino al 35% di risparmio energetico combinando Expert Control, la funzione SRA, la sonda esterna e il pavimento
radiante.
• Emissioni inquinanti ridotte, Classe NOx 6.
Portata termica nominale in riscaldamento max/min (Hi) Qn kW 22,0 / 3,7
Portata termica nominale in riscaldamento max/min (Hs) Qn kW 24,4 / 4,1
Portata termica nominale in sanitario max/min (Hi) Qn kW 26,0 / 3,7
Portata termica nominale in sanitario max/min (Hs) Qn kW 28,9 / 4,1
Potenza utile riscaldamento max/min (80°C-60°C) Pn kW 21,4 / 3,4
Potenza utile riscaldamento max/min (50°C-30°C) Pn kW 23,6 / 3,95
Potenza utile max/min sanitario Pn kW 24,9 / 3,5
Rendimento di combustione (ai fumi) % 98,0
Rendimento alla portata termica nominale (60/80°C) Hi/Hs % 97,5 / 87,8
Rendimento alla portata termica nominale (30/50°C) Hi/Hs % 107,3 / 96,7
Rendimento al 30 % della Qn
con ritorno a 30°C Hi/Hs % 109,8 / 98,9
Rendimento al minimo (60/80°C) Hi/Hs % 93,1 / 83,8
Stelle di rendimento (dir. 92/42/EEC) ****
Perdite al camino bruciatore funzionante % 2,0
EMISSIONI
Prevalenza residua di evacuazione Pa 100
Classe NOx 6
Temperatura fumi (G20) (80°C-60°C) °C 61
Contenuto di CO2 (G20) (80°C-60°C) max/min % 9,2 / 8,9
Contenuto di CO (0%O2) (80°C-60°C) ppm 141,8
Contenuto di O2 (G20) (80°C-60°C) % 3,9
Portata massima fumi (G20) (80°C-60°C) kg/h 42,1
Eccesso d’aria (80°C-60°C) % 23
pH condensati pH 3,2
Quantità max di condensati l/h 2,4
CIRCUITO RISCALDAMENTO
Pressione di precarica vaso di espansione bar 1
Pressione massima di riscaldamento bar 3
Capacità vaso di espansione l 8
Temperatura di riscaldamento min/max (range alte temperature) °C 35 / 82
Temperatura di riscaldamento min/max (range basse temperature) °C 20 / 45
CIRCUITO SANITARIO
Temperatura sanitario min/max °C 36 / 90
Portata specifica in sanitario (10 min. con ∆T=30°C l/min 12,1
Quantità istantanea di acqua calda ∆T=25°C l/min 15,5
Quantità istantanea di acqua calda ∆T=35°C l/min 10,4
Stelle comfort sanitario (EN13203) ***
Prelievo minimo di acqua calda l/min 2
Pressione acqua sanitaria max/min bar 7,0 / 0,2
DATI ELETTRICI AMB.
Tensione/frequanza di alimentazione V/Hz 230 / 50
Potenza elettrica assorbita totale W 77
Indice di efficienza energetica del circolatore EEI ≤ 0,23
Temperatura ambiente minima di utilizzo* °C -15*
Grado di protezione impianto elettrico IP X5D
PESO
Peso kg 29,7
Portata termica nominale in riscaldamento max/min (Hs) Qn kW 24,4 / 4,1
Portata termica nominale in sanitario max/min (Hi) Qn kW 26,0 / 3,7
Portata termica nominale in sanitario max/min (Hs) Qn kW 28,9 / 4,1
Potenza utile riscaldamento max/min (80°C-60°C) Pn kW 21,4 / 3,4
Potenza utile riscaldamento max/min (50°C-30°C) Pn kW 23,6 / 3,95
Potenza utile max/min sanitario Pn kW 24,9 / 3,5
Rendimento di combustione (ai fumi) % 98,0
Rendimento alla portata termica nominale (60/80°C) Hi/Hs % 97,5 / 87,8
Rendimento alla portata termica nominale (30/50°C) Hi/Hs % 107,3 / 96,7
Rendimento al 30 % della Qn
con ritorno a 30°C Hi/Hs % 109,8 / 98,9
Rendimento al minimo (60/80°C) Hi/Hs % 93,1 / 83,8
Stelle di rendimento (dir. 92/42/EEC) ****
Perdite al camino bruciatore funzionante % 2,0
EMISSIONI
Prevalenza residua di evacuazione Pa 100
Classe NOx 6
Temperatura fumi (G20) (80°C-60°C) °C 61
Contenuto di CO2 (G20) (80°C-60°C) max/min % 9,2 / 8,9
Contenuto di CO (0%O2) (80°C-60°C) ppm 141,8
Contenuto di O2 (G20) (80°C-60°C) % 3,9
Portata massima fumi (G20) (80°C-60°C) kg/h 42,1
Eccesso d’aria (80°C-60°C) % 23
pH condensati pH 3,2
Quantità max di condensati l/h 2,4
CIRCUITO RISCALDAMENTO
Pressione di precarica vaso di espansione bar 1
Pressione massima di riscaldamento bar 3
Capacità vaso di espansione l 8
Temperatura di riscaldamento min/max (range alte temperature) °C 35 / 82
Temperatura di riscaldamento min/max (range basse temperature) °C 20 / 45
CIRCUITO SANITARIO
Temperatura sanitario min/max °C 36 / 90
Portata specifica in sanitario (10 min. con ∆T=30°C l/min 12,1
Quantità istantanea di acqua calda ∆T=25°C l/min 15,5
Quantità istantanea di acqua calda ∆T=35°C l/min 10,4
Stelle comfort sanitario (EN13203) ***
Prelievo minimo di acqua calda l/min 2
Pressione acqua sanitaria max/min bar 7,0 / 0,2
DATI ELETTRICI AMB.
Tensione/frequanza di alimentazione V/Hz 230 / 50
Potenza elettrica assorbita totale W 77
Indice di efficienza energetica del circolatore EEI ≤ 0,23
Temperatura ambiente minima di utilizzo* °C -15*
Grado di protezione impianto elettrico IP X5D
PESO
Peso kg 29,7
